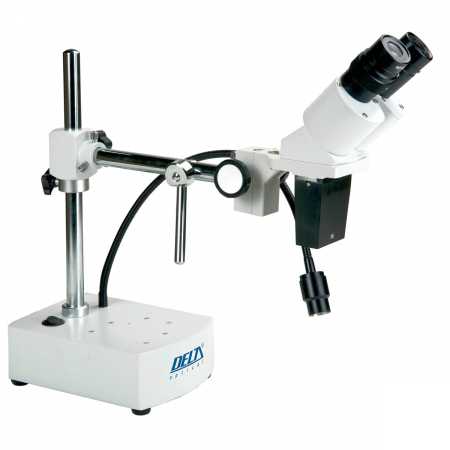

Delta Optical Discovery L - stereoskopický mikroskop pre dielňu a elektroniku

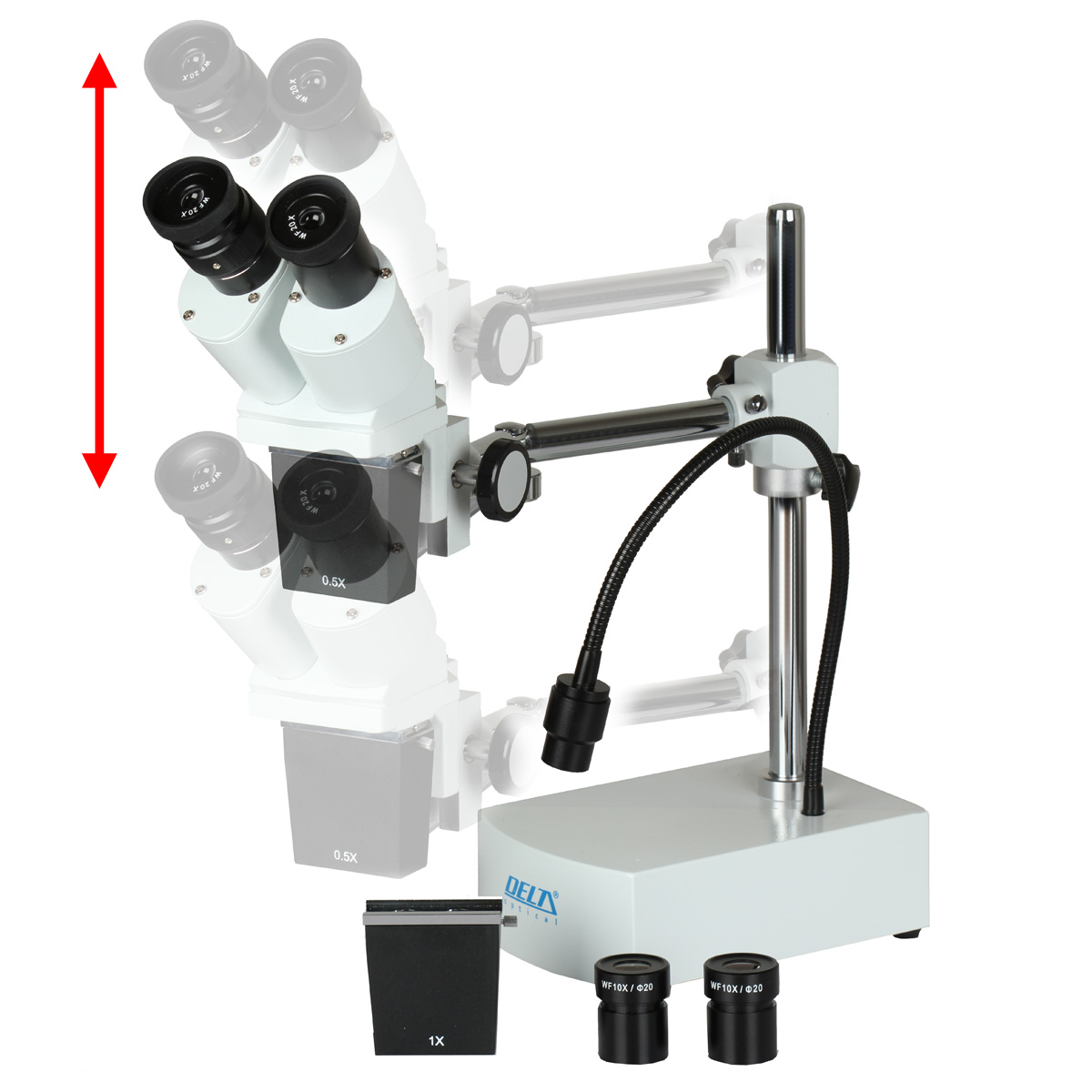

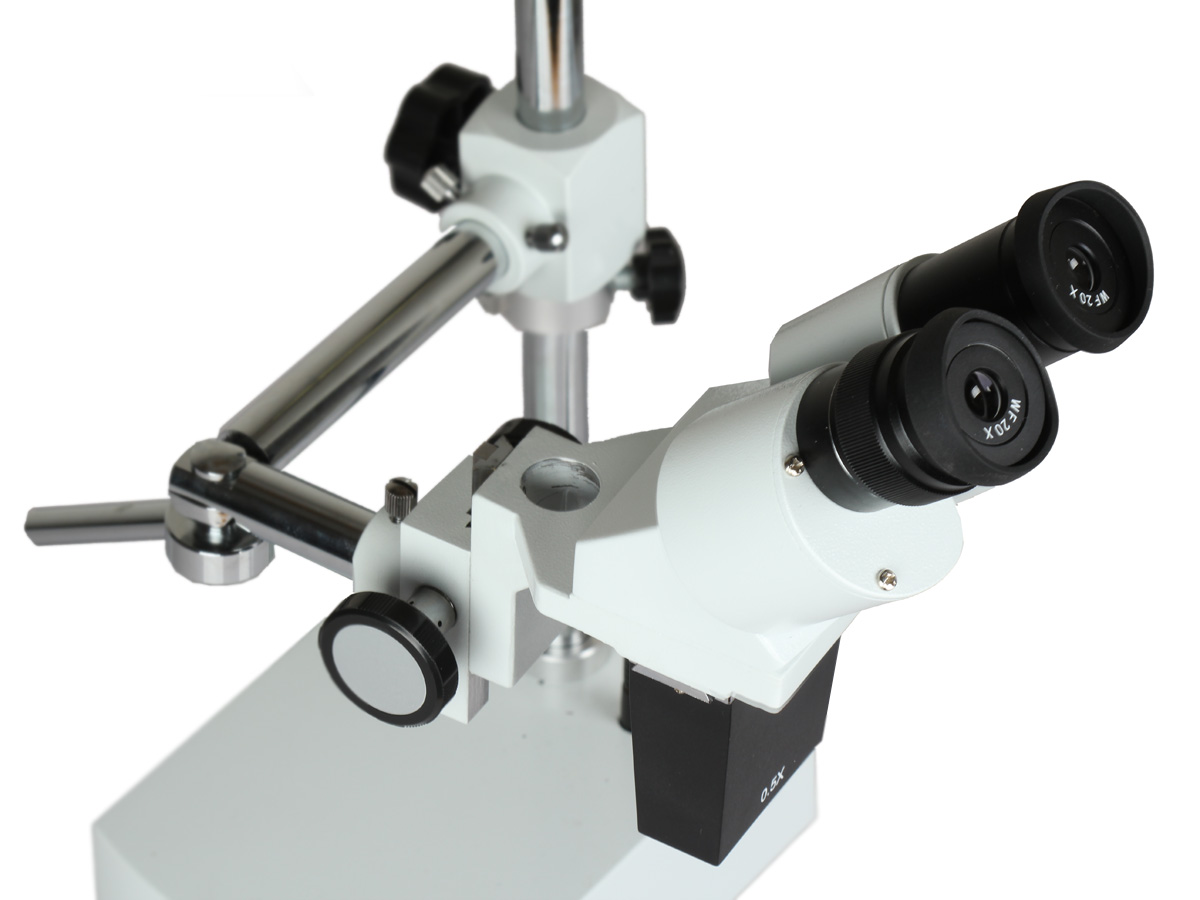

Ak pracujete s jemnými elektronickými súčiastkami, spájkujete plošné spoje alebo potrebujete pri mikroskopovaní voľné ruky na nástroje, Delta Optical Discovery L je mikroskop navrhnutý presne pre tieto situácie. Veľká pracovná vzdialenosť umožňuje pohodlne manipulovať s predmetmi priamo pod objektívom - či už ide o spájkovačku, pinzetu alebo iný nástroj. Stativ s nastaviteľným ramenom dovolí umiestniť pod mikroskop aj relatívne veľké nepriehľadné predmety, vrátane rozmerných základných dosiek. Tento model si nájde miesto v každej dielni presnej mechaniky aj v servisnom pracovisku elektroniky.

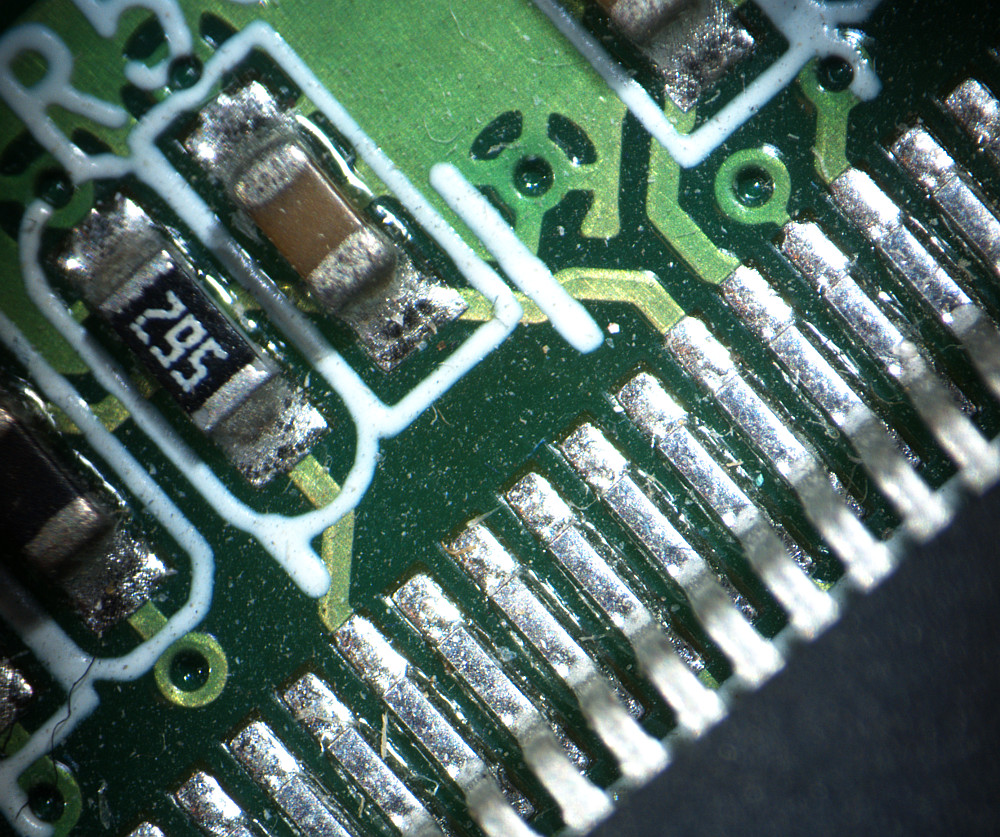

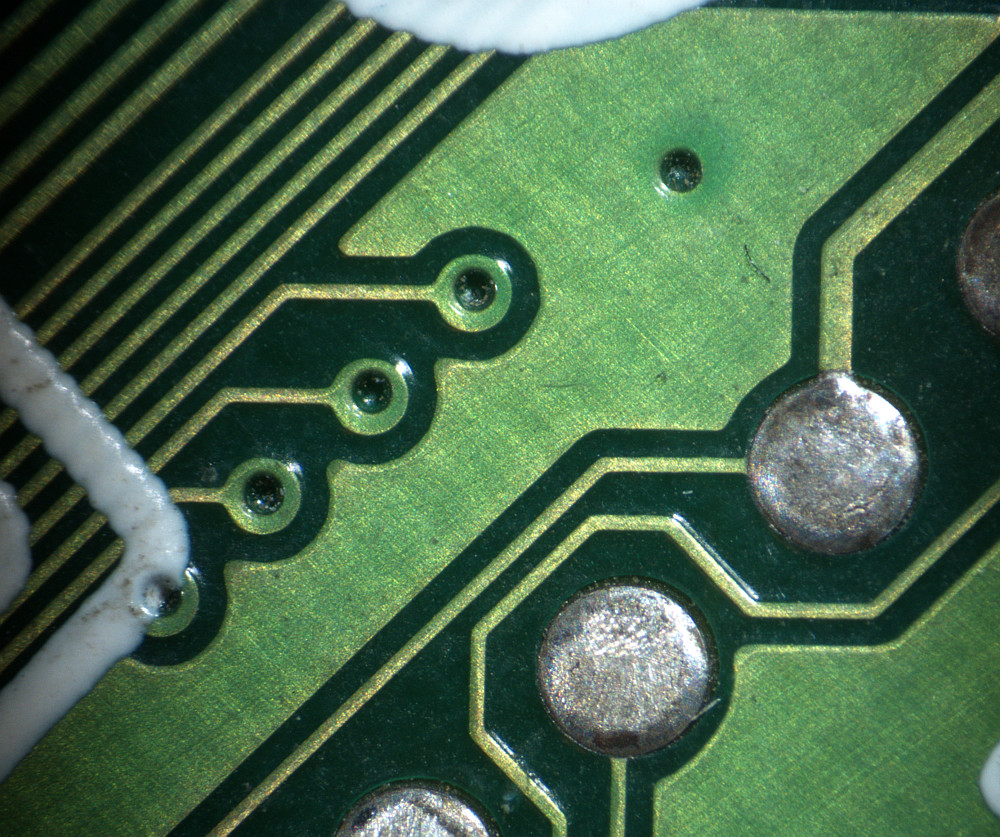

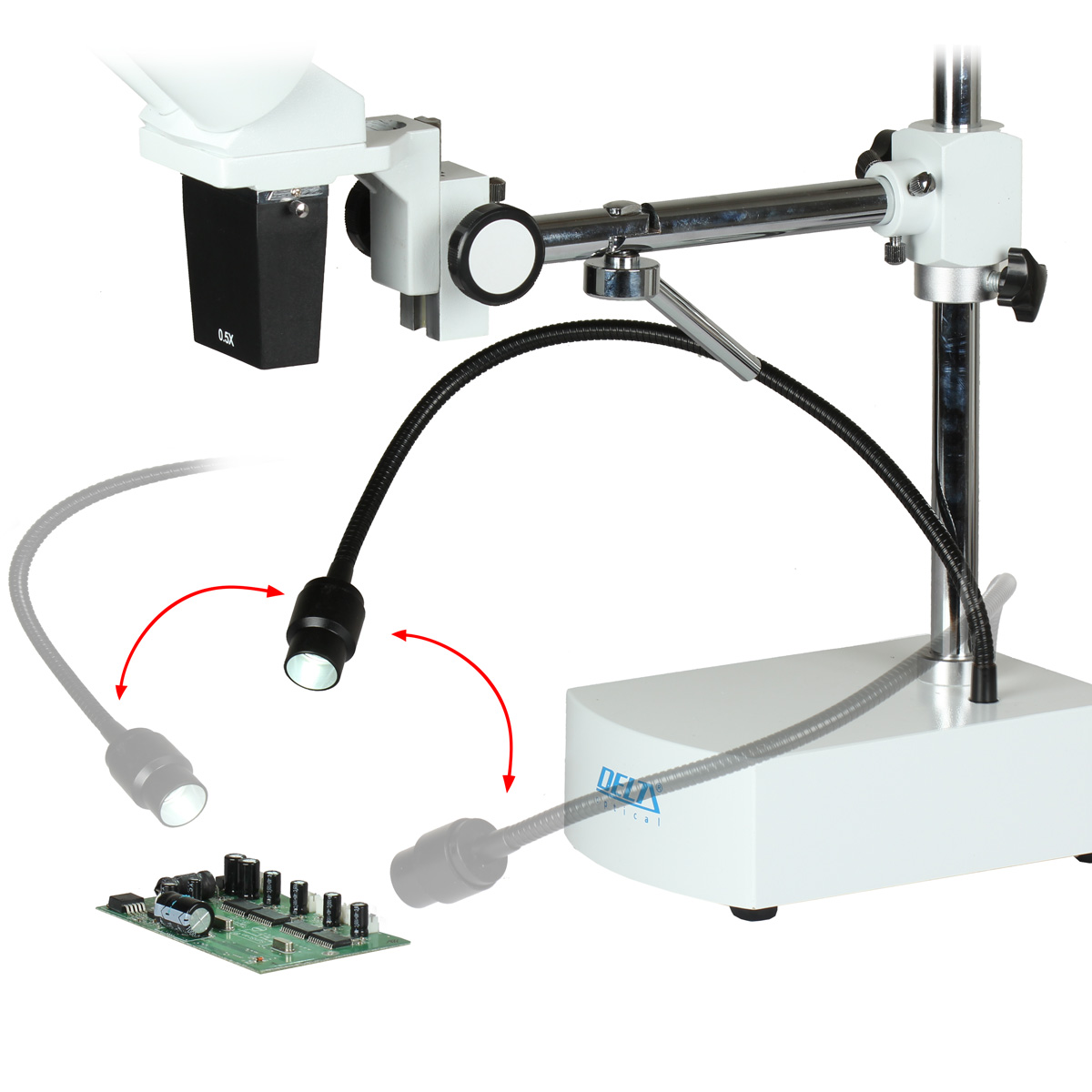

Mikroskop pracuje v odrazenom svetle, čo je pre danú oblasť použitia kľúčové. Vďaka tomu je možné presne nastaviť uhol dopadu svetla a pozorovať napríklad medzery, otvory alebo povrchové detaily súčiastok. Pohyblivé LED osvetlenie na "husím krkom" poskytuje flexibilné nasvietenie pracovného priestoru bez tieňov, ktoré by mohli skresliť pohľad na detail. Hĺbka ostrosti a kvalita optiky sú optimalizované práve pre inšpekciu elektronických systémov a pre spájkovanie.
Optika a zväčšenie

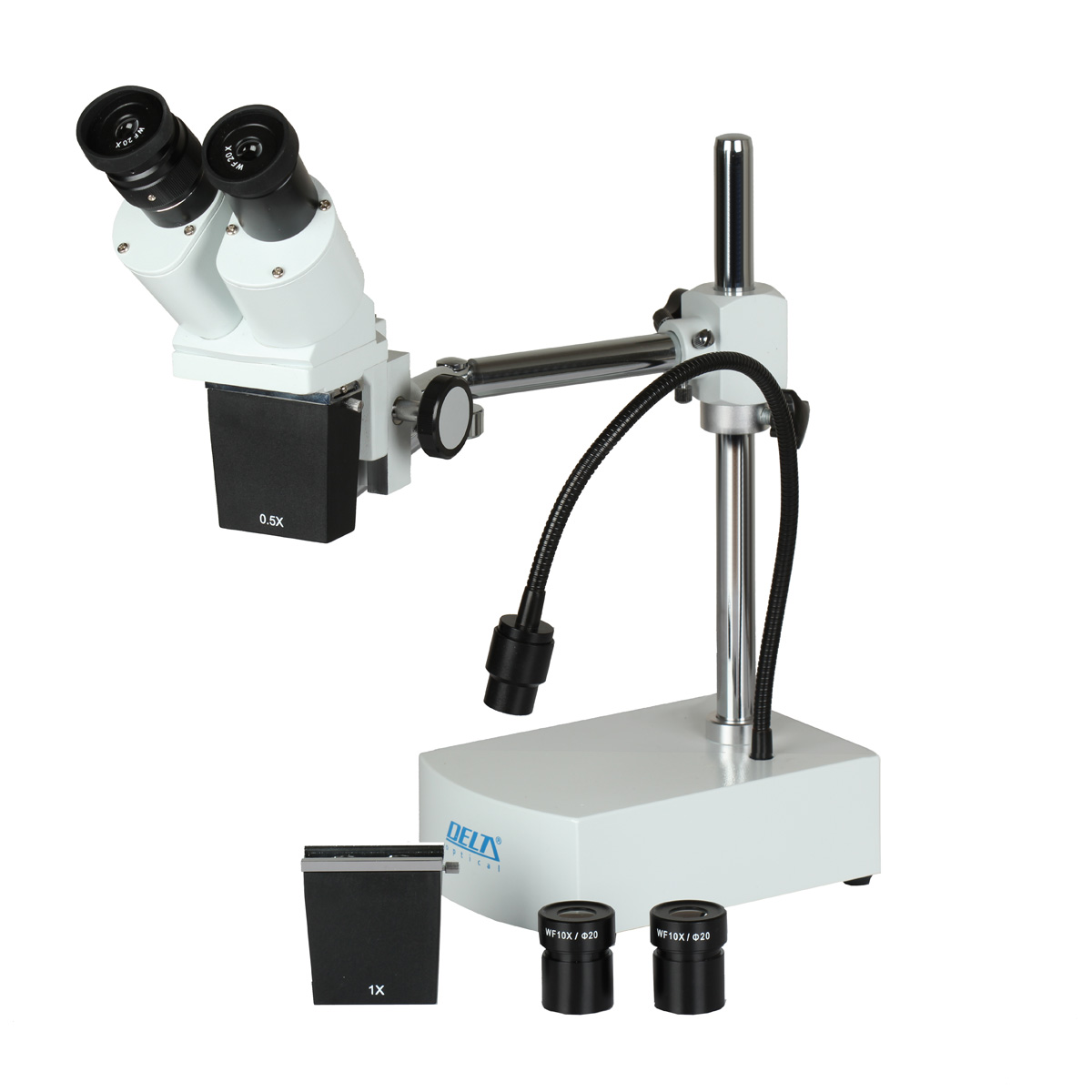

Stereoskopický mikroskop Delta Optical Discovery L je vybavený dvoma objektívmi (0,5x a 1x) a dvoma pármi okuliarov (10x a 20x), čo umožňuje kombinovať štyri rôzne konfigurácie zväčšenia - 5x, 10x a 20x. Zorné pole sa pohybuje od 10 mm pri najväčšom zväčšení až po 36 mm pri najmenšom, čo pri práci s plošnými spojmi ocenia tí, ktorí potrebujú rýchlo prechádzať z detailného pohľadu na širší prehľad. Binokulárna hlavica je naklonená pod uhlom 45°, rozostup zreníc je nastaviteľný v rozsahu 55 až 75 mm, takže mikroskop pohodlne sadne rôznym používateľom. Dioptrická korekcia -/+5D v ľavom tubuse umožňuje kompenzovať rozdiel ostrosti medzi ľavým a pravým okom bez okuliakov.
Dokumentácia pozorovaní
K mikroskopu možno pripojiť digitálnu okulárnu kameru alebo profesionálnu mikroskopovú kameru cez voliteľný adaptér 30 mm alebo 30,5 mm, ktorý sa osadí do jedného z okulárových tubusov. Vďaka tomu je možné fotografovať a nahrávať videá priamo z pracovného priestoru - či už pre internú dokumentáciu, školiace účely alebo záznamy servisných zásahov. Táto možnosť premení mikroskop na plnohodnotné dokumentačné pracovisko bez potreby drahého príslušenstva zabudovaného priamo výrobcom.
Tabuľka zväčšení a zorného poľa
| Objektív |
Okulár |
Celkové zväčšenie |
Zorné pole |
Pracovná vzdialenosť |
| 1x |
10x |
10x |
20 mm |
230 mm |
| 1x |
20x |
20x |
10 mm |
230 mm |
| 0,5x |
10x |
5x |
36 mm |
250 mm |
| 0,5x |
20x |
10x |
18 mm |
250 mm |
Technické parametre
| Katalógové číslo |
DO-3663 |
| Typ mikroskopu |
stereoskopický |
| Použitie |
laboratóriá, dielne, servisy |
| Technika pozorovania |
svetlé pole |
| Hlavica |
binokulárna |
| Objektívy |
0,5x, 1x |
| Okuliare |
10x, 20x |
| Zorné pole okuliarov |
20 mm, 10 mm |
| Rozostup zreníc |
55-75 mm |
| Uhol naklonenia tubusov |
45° |
| Dioptrická korekcia |
+/-5D v ľavom tubuse |
| Zväčšenie mikroskopu |
5x, 10x, 20x |
| Zdroj osvetlenia |
LED |
| Typ osvetlenia |
odrazené |
| Mechanizmus posunu preparátu |
nie |
| Ostrenie |
makro, obojstranné |
| Napájanie |
AC adaptér |
| Pracovná vzdialenosť |
230 mm, 250 mm |
| Zorné pole mikroskopu |
10 mm, 18 mm, 20 mm, 36 mm |
| Max. vzdialenosť hlavice od osi stativu |
280 mm |
