Guiding Kamery - Kľúč k Dokonale Ostrým Astrofotografiám
Guiding kamery (navádzacie kamery) sú špecializované astronomické kamery určené pre automatické sledovanie a korekciu pohybu montáže počas dlhých expozícií pri astrofotografii. Zatiaľ čo hlavná zobrazovacie kamera snímava váš cieľový objekt, guiding kamera nepretržite monitoruje pozíciu vybranej hviezdy a odesilá drobné korekčné príkazy montáži, aby kompenzovala akékoľvek odchýlky od dokonalého sledovania. Výsledkom sú dokonale okrúhle hviezdy namiesto pretiahnutých čiar - rozdiel medzi priemernou a skutočne vynikajúcou astrofotografiou.
Prečo potrebujete guiding kameru?
Aj tie najlepšie astronomické montáže nie sú dokonalé. Periodická chyba prevodovky, flexia v mechanických častiach, atmosférická refrakcia, nerovnomernosť rotácie Zeme a vibrácie - to všetko spôsobuje, že sledované objekty pomaly "ujíždajú" z pozície počas dlhých expozícií. Pri expozíciách dlhších ako 30-60 sekúnd sa tieto drobné nepresnosti prejavia ako pretiahnuté hviezdy, ktoré znehodnotia celý snímok.
Guiding kamera tento problém rieši v reálnom čase. Sleduje jednu vybranú hviezdu s frekvenciou niekoľkých snímok za sekundu a akonáhle detekuje sebemenšiu odchýlku, okamžite pošle korekčný impulz montáži prostredníctvom ST-4 portu alebo USB pripojenia. Vďaka tomu môžete bez obáv snímavať expozície dlhé 5, 10 aj 15 minút s dokonale okrúhlymi hviezdami od stredu až k okrajom zorného poľa.
Ako guiding kamera funguje?
Systém autoguidingu sa skladá z troch základných komponentov:
1. Guiding kamera
Malá, vysoko citlivá kamera s rýchlym snímaním pripojená k guide scope (malému navádzaciemu ďalekohľadu) alebo k off-axis guideru (zariadenie, ktoré odklania časť svetla z hlavného ďalekohľadu). Kamera kontinuálne snímava zorné pole a identifikuje vhodnú hviezdu pre sledovanie.
2. Guiding software
Software ako PHD2 Guiding (zadarmo), MaxIm DL, alebo Sequence Generator Pro analyzuje pozíciu sledovanej hviezdy na každom snímku a vypočítava, ako veľmi a ktorým smerom sa hviezda posunula od svojej ideálnej pozície. Na základe týchto výpočtov generuje korekčné príkazy.
3. Pripojenie k montáži
Korekčné príkazy sú odosielané montáži buď prostredníctvom dedikovaného ST-4 kábla (štvoržilový kábel pripojený k autoguider portu montáže), alebo cez USB a ASCOM ovládače. Montáž potom vykoná mikroskopické korekcie v osiach RA (rektascenzia) a Dec (deklinácia).
Kľúčové parametre guiding kamier
Veľkosť pixelu
Guiding kamery majú typicky malé pixely 3-4 µm, čo je výrazne menej ako u hlavných zobrazovacích kamier (ktoré majú často 5-6 µm). Malé pixely poskytujú vyššie rozlíšenie, čo umožňuje presnejšiu detekciu pohybu hviezdy. S malými pixelmi dokáže software zaznamenať posun hviezdy už o zlomok pixelu a reagovať okamžite, zatiaľ čo väčšie pixely by vyžadovali väčší posun pre spoľahlivú detekciu.
Citlivosť čipu
Moderné guiding kamery využívajú vysoko citlivé monochromatické CMOS alebo CCD senzory bez Bayerovej masky. Absencia farebných filtrov znamená, že každý pixel zachytáva všetko prichádzajúce svetlo, čo dramaticky zvyšuje citlivosť. To je kľúčové, pretože guiding kamera musí spoľahlivo sledovať hviezdy aj pri krátkych expozíciách (typicky 1-3 sekundy).
Rýchlosť snímania
Efektívny guiding vyžaduje rýchle snímanie - typicky niekoľko snímok za sekundu až desiatky snímok za sekundu. Čím rýchlejšie kamera snímava, tým rýchlejšie môže software detekovať a korigovať odchýlky, čo vedie k presnejšiemu sledovaniu. Moderné CMOS kamery majú v tomto ohľade výhodu oproti starším CCD modelom.
QE (Quantum Efficiency)
Kvantová účinnosť udáva, koľko percent dopadajúcich fotónov je skutočne prevedených na elektrický signál. Špičkové guiding kamery dosahujú QE 60-80 %, čo znamená, že dokážu spoľahlivo sledovať aj slabšie hviezdy. To je obzvlášť dôležité, ak používate dlhé ohniskové vzdialenosti alebo snímkujete oblasti oblohy s malým počtom jasných hviezd.
Šum čítania (Read Noise)
Nízky šum čítania (typicky pod 2 e- u moderných CMOS kamier) znamená, že aj slabé signály od hviezd sú jasne viditeľné nad šumom pozadia. To opäť rozširuje výber hviezd vhodných pre guiding a umožňuje použitie kratších guidovacích expozícií.
Typy pripojenia
ST-4 port
Klasické pripojenie pomocou štvoržilového kábla (podobného telefónnemu káblu RJ-11/12). Každá žila riadi jeden smer korekcie: RA+, RA-, Dec+, Dec-. Je to najspoľahlivejší a najjednoduchší spôsob pripojenia, funguje nezávisle na počítači a nie je ovplyvnený latenciou USB alebo ASCOM ovládačov. Takmer všetky guiding kamery majú ST-4 port ako štandard.
USB guiding
Modernejší prístup, kde korekčné príkazy idú z počítača cez USB do montáže prostredníctvom ASCOM ovládačov. Výhoda je v tom, že nepotrebujete ST-4 kábel a máte lepšiu kontrolu nad parametrami guidingu. Nevýhoda môže byť mierna latencia a závislosť na správnej funkcii USB komunikácie.
Guide scope vs. Off-axis guider

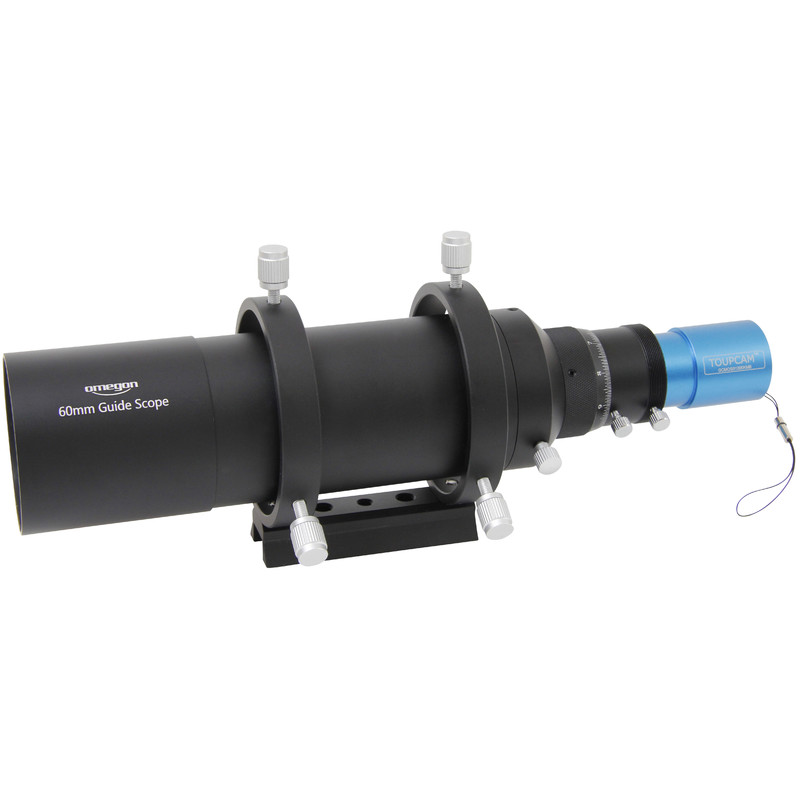

Guide scope (navádzací ďalekohľad)
Malý ďalekohľad (typicky 50-80 mm priemer, 200-400 mm ohniková vzdialenosť) pripevnený paralelne k hlavnému ďalekohľadu pomocou guide scope rings. Guiding kamera je pripojená k tomuto ďalekohľadu.
Výhody:
- Jednoduchá inštalácia a nastavenie
- Veľké zorné pole uľahčuje nájdenie vhodnej hviezdy pre guiding
- Nezávislý na hlavnom ďalekohľade - môžete meniť kamery a príslušenstvo bez ovplyvnenia guidingu
- Cenovo dostupné riešenie
Nevýhody:
- Diferenciálna flexia - guide scope a hlavný ďalekohľad sa môžu mierne ohýbať nezávisle, čo spôsobuje nepresnosti
- Vyžaduje ďalšie príslušenstvo (guide rings, montážnu lištu)
- Zvyšuje hmotnosť a rozmery zostavy
Off-axis guider (OAG)
Zariadenie, ktoré sa inštaluje medzi hlavný ďalekohľad a zobrazovaciu kameru. Obsahuje malé prizmatické zrkadielko, ktoré odkloní časť svetla zo zorného poľa mimo osu hlavného ďalekohľadu do guiding kamery.
Výhody:
- Žiadna diferenciálna flexia - guidujete priamo z hlavného ďalekohľadu
- Kompaktnejšia zostava, nižšia hmotnosť
- Ideálne pre dlhé ohniskové vzdialenosti
Nevýhody:
- Malé zorné pole pre guiding - môže byť ťažké nájsť vhodnú hviezdu
- Zložitejšie nastavenie a zaostrovanie
- Pridáva backfocus - môže byť problém u niektorých ďalekohľadov
- Drahšie ako guide scope
Ako vybrať správnu guiding kameru?
Pre začiatočníkov
Ak len začínate s astrofotografiou a chcete vyskúšať autoguiding, vyberte si cenovo dostupnú kameru s malými pixelmi (3-4 µm) a ST-4 portom. Modely s monochromatickým CMOS čipom poskytujú dobrý pomer cena/výkon. Použite ju s jednoduchým guide scope 50-60 mm priemeru.
Pre pokročilých
Ak používate dlhšie ohniskové vzdialenosti (nad 1000 mm) alebo požadujete maximálnu presnosť, investujte do kamery s vynikajúcou citlivosťou, nízkym šumom a vysokou QE. Zvážte použitie off-axis guideru pre elimináciu diferenciálnej flexie. Kamery s malými pixelmi (3 µm a menej) poskytujú najvyššiu presnosť.
Pre mobilných astronómov
Ak často cestujete na tmavé miesta, vyberte si kompaktnú a ľahkú kameru, ktorá pridá čo najmenej hmotnosti a rozmerov do vašej zostavy. USB napájanie (nie externý zdroj 12V) je výhodou pre mobilné použitie.
Software pre guiding
Najobľúbenejší software pre autoguiding je PHD2 Guiding (Push Here Dummy) - úplne zadarmo, open-source a kompatibilný s naprostou väčšinou guiding kamier. PHD2 ponúka:
- Automatickú detekciu a výber vhodnej hviezdy
- Pokročilé algoritmy pre guiding (PID kontrolu, backlash kompenzáciu)
- Detailné grafy výkonu guidingu pre diagnostiku problémov
- Dithering - mikropohyby medzi expozíciami pre elimináciu hot pixelov
- Podporu pre desiatky rôznych kamier a montáží
Ďalšie možnosti zahŕňajú MetaGuide, MaxIm DL (platené), alebo integrované guiding moduly v software ako Sequence Generator Pro alebo N.I.N.A.
Tipy pre úspešný guiding
Správne vyváženie montáže
Dokonale vyvážená montáž je základ úspešného guidingu. Ak je montáž nevyvážená, guiding kamera musí neustále kompenzovať gravitáciu, čo vedie k prepínaniu smeru korekcií a nestabilnému guidingu.
Starostlivé zaostrovanie
Guiding kamera musí byť presne zaostrená. Rozostrenné hviezdy majú nejasné okraje a software nedokáže presne určiť ich stred, čo vedie k chybám v guidingu.
Voľba vhodnej hviezdy
Vyberte hviezdu stredného jasu - nie príliš jasnú (saturované pixely), ale ani príliš slabú (šum prevýši signál). Ideálne hviezdu, ktorá produkuje signál na úrovni 50-70 % maxima v histograme kamery.
Optimalizácia guidovacej expozície
Kratšie expozície (1-2 sekundy) umožňujú rýchlejšie reakcie, ale vyžadujú jasnejšie hviezdy. Dlhšie expozície (3-4 sekundy) fungujú aj so slabšími hviezdami, ale reagujú pomalšie. Nájdite optimálny kompromis pre vašu zostavu.
Kalibrácia
Software musí najprv "naučiť", ako montáž reaguje na korekčné príkazy. Počas kalibrácie software posiela testovacie príkazy a sleduje, ako sa hviezda pohybuje. Správna kalibrácia je kľúčová pre presný guiding.
Časté problémy a riešenia
"Guiding hviezda zmizla"
Môže to byť spôsobené oblakmi, rosením optiky, alebo príliš slabou hviezdou. Použite antirosové pásy na guide scope a vyberte jasnejšiu hviezdu.
"Veľké odchýlky v Dec osi"
Často spôsobené nevyváženou montážou alebo nedostatočným dotahovaním svoriek. Skontrolujte vyváženie a uistite sa, že všetky skrutky sú dostatočne dotiahnuté.
"Guidovanie osciluje"
Príliš agresívne parametre guidingu. Znížte agresivitu (aggressiveness) v PHD2 alebo predlžte min. dobu pohybu (minimum move duration).
Prečo kúpiť guiding kameru práve u nás?
- Skladom = fyzicky na našom sklade - expedícia ihneď, žiadne čakanie na dovoz
- Odborné poradenstvo - pomôžeme vám vybrať správnu kameru pre vašu zostavu
- Kompletné príslušenstvo - guide scope, krúžky, off-axis guidery - všetko na jednom mieste
- Podpora po nákupe - pomôžeme s nastavením a riešením problémov
Investícia do kvalitnej guiding kamery sa vráti pri každej astrofotografickej noci. Rozdiel medzi snímkami s pretiahnutými hviezdami a snímkami s dokonale okrúhlymi hviezdami je dramatický - a práve guiding kamera robí tento rozdiel. Prezrite si našu ponuku a objavte, ako môže autoguiding premeniť vašu astrofotografiu!
